來認識下主流交換機，都有哪幾種？

交換機作為網絡架構的核心設備，其物理形態直接影響組🍎網效率與場景適配。今天帶大家從外觀特征到應用場景，系統了解下主流交換機的形態☂分類。

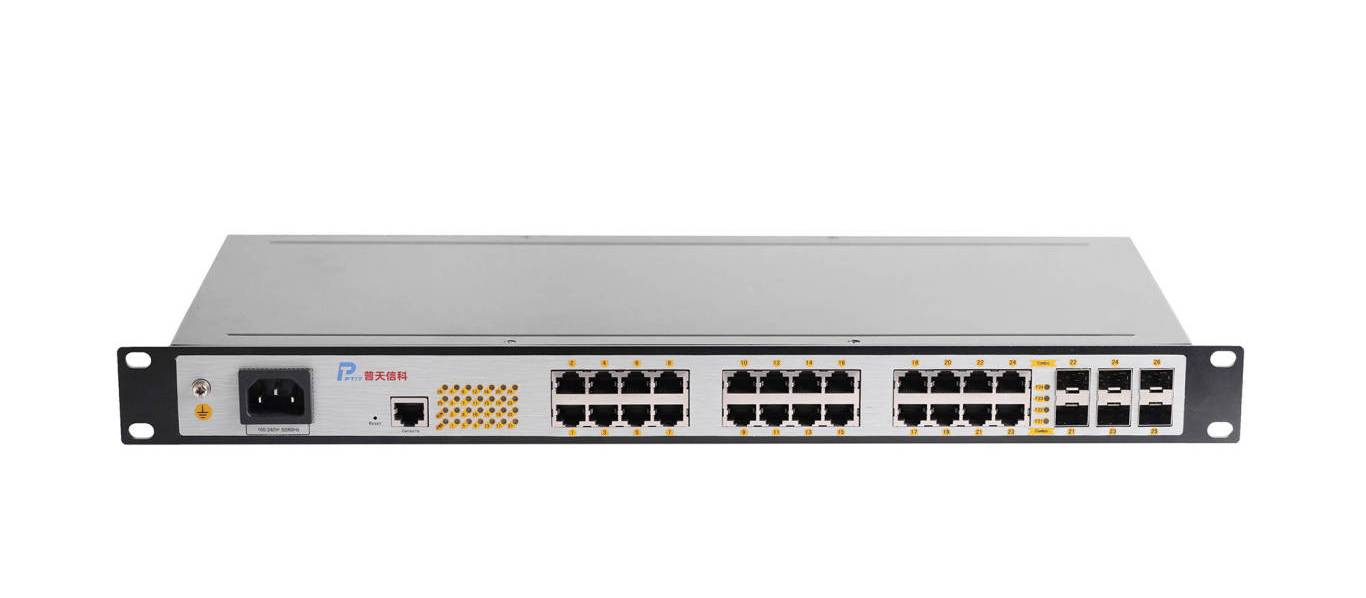

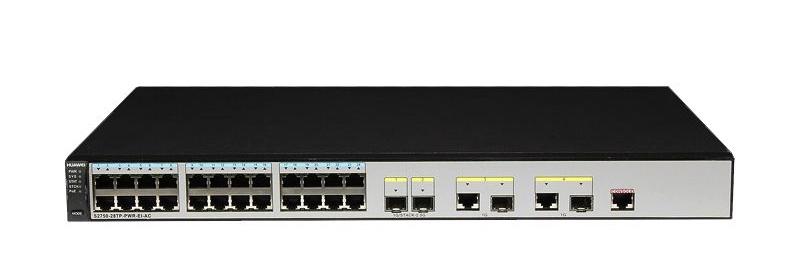

一、盒式交換機

• 外觀特征

• 長方體金屬外殼，寬度19英寸（標準機架寬度），高度1U/2U（1U=4.45cm）

• 前面板集成24/48個RJ45電口，可選配4-8個SFP/SFP+光口

• 頂部或背部配備散熱風扇，功耗150-500W（帶PoE供電型號可達700W）



• 典型型號

• 華為S5720-52X-PWR-SI：48口千兆PoE++，支持802.3bt供電

• 思科Catalyst 9200：25G上行鏈路，噪音≤35分貝

• 應用場景
  企業辦公網絡接入層、中小型機房匯聚層

•

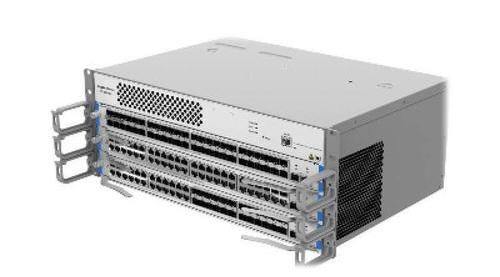

二、模塊化交換機

• 外觀特征

• 機框式結構，高度6U-15U，深度60-80cm

• 插槽式設計（4-16槽位），可插入交換引擎、電源模塊、接口板卡

• 支持熱插拔，冗余電源配置（N+1或2N）



• 硬件組件

• 交換引擎：背板帶寬達25Tbps（如H3C S12500X-AF）

• 接口板卡：支持100G QSFP28、400G OSFP等高速接口

• 管理模塊：獨立控制平面，支持VXLAN/EVPN

• 應用場景
  數據中心核心層、運營商骨干網

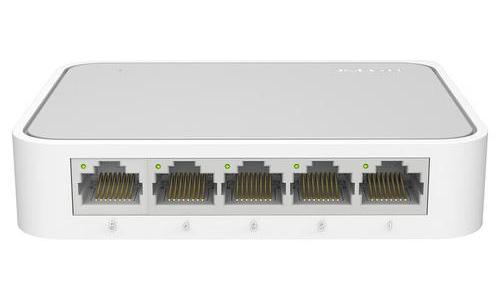

三、桌面/迷你交換機

• 外觀特征

• 塑料外殼，尺寸約20×15×5cm，重量≤1kg

• 5-8個RJ45端口，無管理功能（Unmanaged）

• 無風扇設計，功耗＜10W



• 典型型號

• TP-Link TL-SG105：5口千兆非網管交換機

• 網件GS308：8口即插即用型

• 應用場景
  家庭網絡擴展、小型辦公室臨時組網

四、工業交換機

• 外觀特征

• 全金屬密閉外殼，IP40/IP67防護等級

• DIN導軌安裝設計，工作溫度-40℃~75℃

• 冗余雙電源輸入（12-48VDC），防浪涌/防雷擊

• 特殊設計

• 抗電磁干擾：通過IEC 61000-4工業級EMC測試

• 環網協議：支持ERPS/MSTP，故障切換時間＜50ms



• 應用場景
  智能工廠、軌道交通、油氣田監控

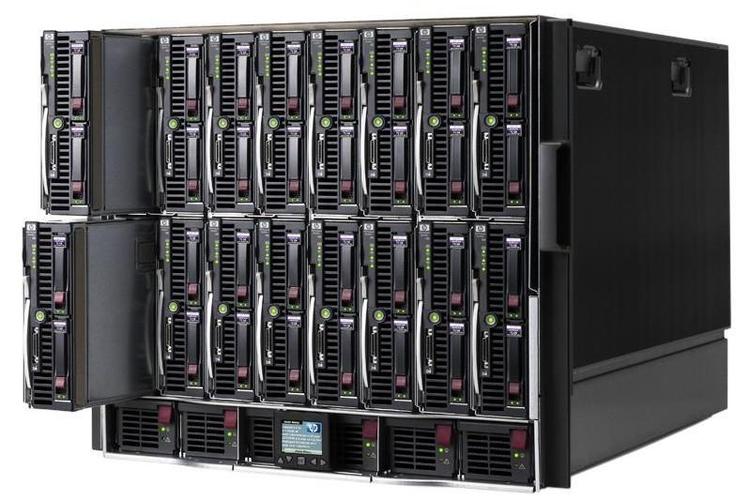

五、刀片交換機

• 外觀特征

• 集成在服務器刀箱內部，高度0.5U-1U

• 板載式設計，通過背板連接刀片服務器

• 支持FCoE（光纖通道以太網）統一交換



• 性能參數

• 端口密度：每刀片支持16-32個10/25G端口

• 延遲：端到端＜1微秒（Arista 7130L）

• 應用場景
  超融合架構、高密度虛擬化集群

六、虛擬交換機

• 邏輯形態

• 軟件定義網絡組件，無物理實體

• 集成在Hypervisor中（如VMware vSphere標準交換機）

• 支持分布式端口組、流量整形

• 功能特性

• 可視化流量監控：實時顯示虛擬機間通信矩陣

• 微隔離策略：基于標簽實現東西向流量管控

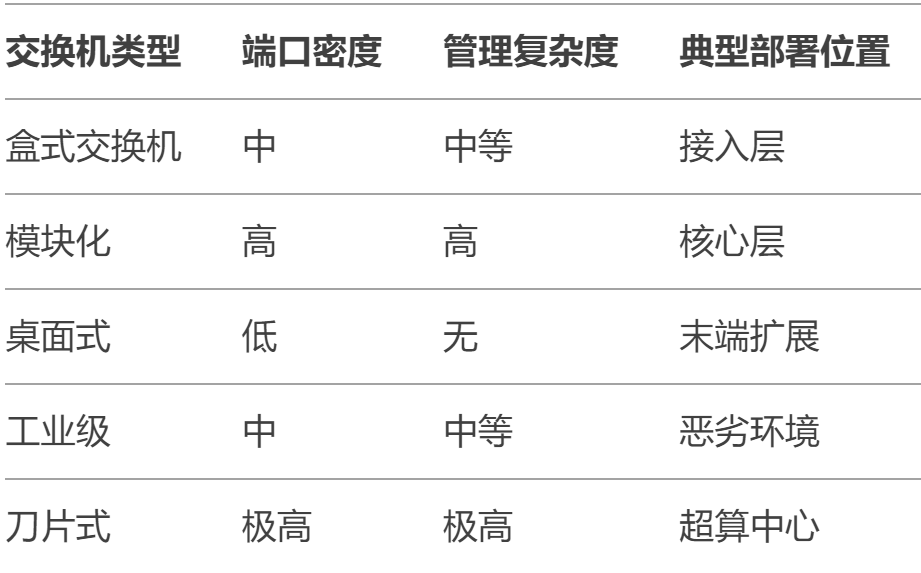

選型指南：形態決定場景

掌握交換機形態特征，可精準匹配企業網絡架構需求。核心建議：中小規模選擇盒式設備，高可用場景必用模塊化平臺，嚴苛環境部署工業級產品。未來隨著硅光技術普及，1U 800G交換機的形態將重新定義數據中心邊界。
